Общие цели проектирования
Основная цель новой анодной плиты для рафинирования меди заключается в обеспечении эффективной, стабильной и долговечной электролитической реакции (такой как электрометаллургия, очистка сточных вод, производство хлоратов и т.д.) в сильно коррозионных электролитах, особенно содержащих ионы хлора и фтора. Её конструкция построена вокруг принципа: «титановая основа обеспечивает коррозионно-стойкий каркас и носитель покрытия, специальное покрытие обеспечивает электрокаталитическую активность и селективность, а медный сердечник обеспечивает эффективное распределение тока».
Подробное описание компонентов новой анодной плиты для рафинирования меди

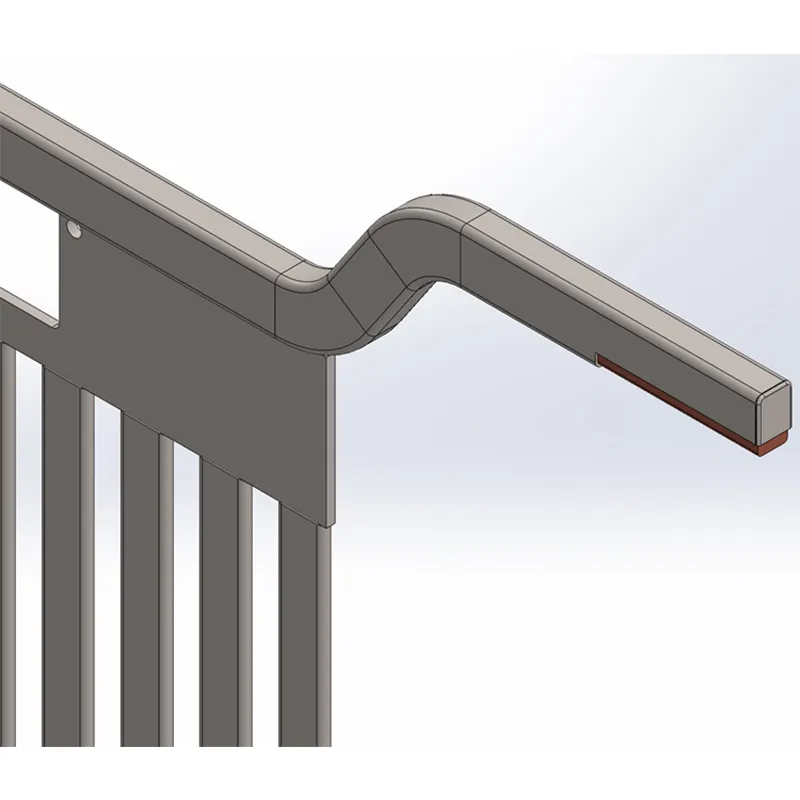

1.Токопроводящая шина (центральный узел для подвода и распределения тока)
Конструкция: Титан-медный композит (титановая оболочка с медным сердечником). Внутри находится сплошной прямоугольный медный стержень, снаружи плотно обернутый титановым материалом по новой композитной технологии AATi.
Функции:
Медный сердечник: Обеспечивает чрезвычайно высокую электропроводность. Удельное сопротивление меди значительно ниже, чем у титана. В качестве основного проводника она значительно снижает потери тока и падение напряжения от источника питания к различным частям анодной плиты, обеспечивая равномерное распределение тока по всей рабочей поверхности.
Титановая оболочка: Обеспечивает полную коррозионную стойкость частей, контактирующих с электролитом и атмосферой. Защищает медный сердечник от коррозии. Кроме того, её материал совпадает с материалом основной части анодной плиты (титаном), что облегчает последующее сварное соединение и позволяет избежать проблем электрохимической коррозии, которые могут возникнуть при контакте разнородных металлов.
Важность: Это классическая конструкция для мощного электрооборудования, работающего с большими токами.

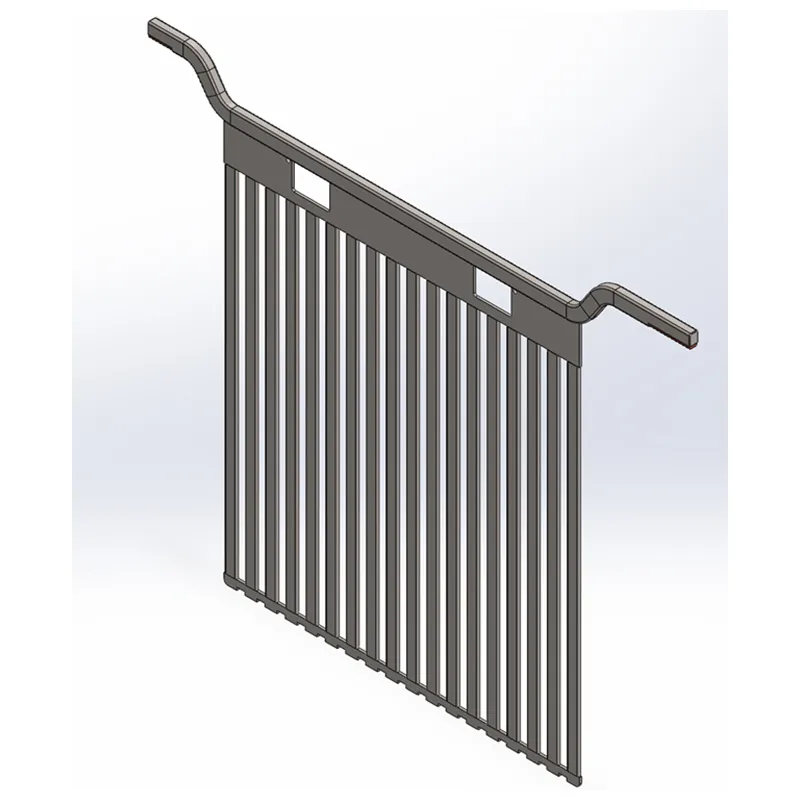

2.Несущий каркас основной части с покрытием (носитель рабочей зоны)
Конструкция: Полые титановые трубы размером 8×32 мм. Это означает, что поперечное сечение трубы прямоугольное: ширина 8 мм, высота 32 мм, внутри полая. Эти трубы расположены параллельно, образуя основную рабочую площадь анодной плиты.
Преимущества конструкции:
Облегчение и экономия материала: Полая конструкция при сохранении достаточной структурной прочности и жесткости значительно снижает вес анодной плиты и экономит дорогостоящий титановый материал.
Увеличение удельной площади поверхности: Прямоугольная труба обеспечивает большую внешнюю площадь поверхности, что создает обширную основу для последующего нанесения диоксидно-марганцевого покрытия и способствует повышению эффективности электрохимической реакции.
Структурная стабильность: По сравнению с конструкцией из титановых полос, прямоугольные трубы при параллельной сборке имеют более стабильную контактную поверхность, что облегчает фиксацию и сварку.

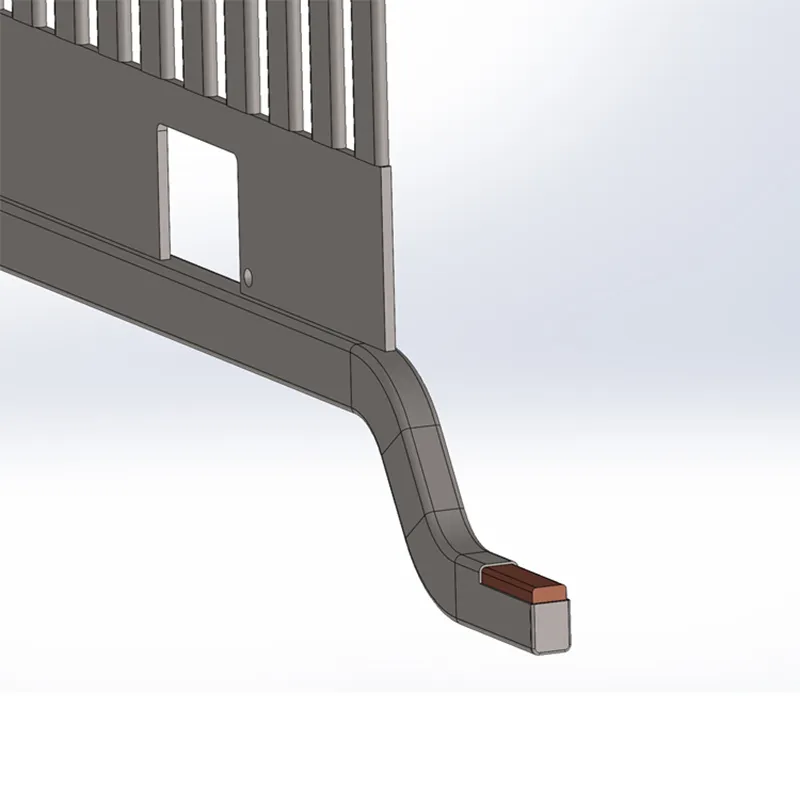

3.Соединительные конструкции верхней и нижней частей (интеграция каркаса и механическое крепление)
Конструкция:
Соединительные элементы: Верхняя и нижняя части используют титановые пластины толщиной 6 мм в качестве токосборных и крепежных пластин.
Способ соединения:
Сварка вставкой: Концы полых титановых труб вставляются в предварительно прорезанные пазы или отверстия в толстых титановых пластинах, после чего в месте соединения выполняется аргонодуговая сварка. Это самый надежный способ соединения с минимальным сопротивлением и лучшей герметичностью, обеспечивающий беспрепятственную передачу тока от токопроводящей шины к каждой титановой трубе.
Соединение титановыми винтами: В качестве альтернативного или дополнительного варианта, в определенных местах могут использоваться титановые винты для затяжки. Этот способ облегчает демонтаж, обслуживание или замену части поврежденных труб, однако необходимо предотвращать увеличение переходного сопротивления в местах винтовых соединений и коррозию из-за проникновения электролита. Как правило, на критических участках токового пути по-прежнему отдается предпочтение сварке.
Функция: Прочное объединение десятков отдельных полых титановых труб в целостную жесткую плиту и их электрическое соединение с токопроводящей шиной для формирования полного токового пути и механической конструкции.
4.Активное покрытие (основа электрохимической реакции)
Материал покрытия: Диоксид марганца (MnO₂), особенно специально легированные или обработанные типы.
Толщина покрытия: Приблизительно 1 мм. Это относительно толстое промышленное покрытие, предназначенное для обеспечения достаточного объема, обеспечивающего длительный срок службы (медленная скорость расходования), а также полного и бездефектного покрытия.
Ключевые характеристики – стойкость к хлору и фтору:
Традиционные проблемы: Во многих электролитических процессах (например, в гидрометаллургии) электролит содержит высокие концентрации ионов хлора (Cl⁻) и фтора (F⁻), которые чрезвычайно агрессивны по отношению ко многим анодным покрытиям (например, стандартному оксидно-рутениево-иридиевому титановому покрытию DSA), вызывая их быстрое разрушение и выход из строя.
Преимущества диоксидно-марганцевого покрытия: В этой среде покрытие из диоксида марганца демонстрирует превосходную химическую стабильность. Оно не склонно вступать в реакцию или растворяться под действием ионов хлора и фтора, сохраняя структурную целостность и каталитическую активность в таких суровых условиях.
Каталитическая селективность: В некоторых применениях (например, электролитическое извлечение металлов из хлоридсодержащих растворов) покрытие из диоксида марганца способствует протеканию целевой реакции (например, разряда и осаждения ионов металла), подавляя побочные реакции, такие как выделение хлора, что повышает выход по току.
Принцип работы и сводка преимуществ новой анодной плиты для рафинирования меди
Путь тока: Ток от источника питания → токопроводящая шина (титано-медный композит, низкое сопротивление) → верхняя/нижняя 6-мм титановая концевая пластина → равномерно распределяется по титановой основе каждой полой трубы 8x32 мм.
Протекание реакции: Ток проходит через проводящую титановую основу к поверхностному покрытию из диоксида марганца толщиной 1 мм. Покрытие действует как электрокатализатор, на границе раздела с электролитом происходит необходимая окислительная реакция (например, выделение кислорода, окисление металлов и т.д.).
Интеграция ключевых преимуществ:
Высокая электропроводность: Медный сердечник шины обеспечивает низкое энергопотребление.
Прочность и легкость: Конструкция из полых титановых труб.
Надежное соединение: Преимущественно сварная конструкция обеспечивает целостность.
Долговечная коррозионная стойкость: Титановая основа и покрытие из диоксида марганца совместно противостоят воздействию ионов хлора и фтора.
Типичные сферы применения
Эта новая анодная плита для рафинирования меди идеально подходит для:
Гидрометаллургии (электролитическое извлечение и рафинирование цинка, меди, кобальта, никеля и т.д.), особенно для обработки растворов, полученных из солянокислого или фторсодержащего сырья.
Электролитической обработки промышленных сточных вод, содержащих хлор и фтор.
Производства хлоратов, перхлоратов.
Других промышленных электролитических процессов, требующих анодного окисления в условиях высокой концентрации галогенидов.
Заключение
Описанная анодная плита является прекрасным примером инженерного решения. Благодаря выбору материалов (титан, медь, диоксид марганца) и продуманной конструкции (титано-медный композит, полые трубы, соединение толстыми пластинами) она успешно решает сложную задачу обеспечения эффективной и стабильной работы в условиях сильной коррозионной электролитической среды.
